Muita gente que opera laser CO2 no dia a dia sabe trocar lente, limpar espelho e regular potência, mas poucos param para verificar se o feixe está realmente alinhado entre o tubo, os espelhos de desvio e a lente de foco. Esse detalhe, silencioso na maioria das rotinas de produção, é responsável por boa parte dos problemas de corte irregular, gravação com um lado mais fraco e queda de potência efetiva mesmo em máquinas com tubo novo.

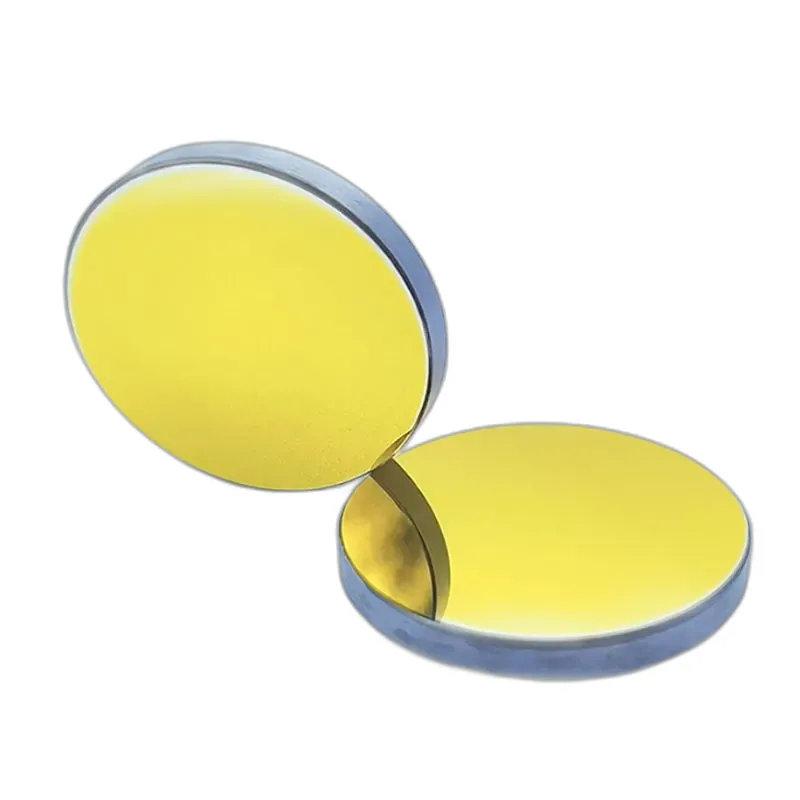

O alinhamento óptico nada mais é do que garantir que o raio saia do tubo e percorra todo o caminho até a lente de foco passando exatamente pelo centro de cada espelho, sem tocar as bordas do espelho ou do bocal. Quando isso não acontece, parte da energia se perde, o corte fica mais fraco em determinadas regiões da mesa e o desgaste dos componentes ópticos acelera.
Sinais de que o feixe está desalinhado
Antes de abrir a tampa da máquina, observe o comportamento do corte e da gravação. Alguns sinais são bastante recorrentes:
- Corte perfeito em um canto da mesa e fraco ou incompleto em outro canto
- Necessidade de aumentar a potência conforme a peça se afasta da origem
- Gravação com contraste desigual entre o lado esquerdo e o direito da imagem
- Ruído ou faísca visível próximo aos espelhos durante o corte
- Queima precoce em bocais e lentes mesmo com uso normal
Se dois ou mais desses pontos aparecem juntos, é bem provável que o problema esteja na trajetória óptica, e não apenas em potência do tubo ou velocidade de corte.
Como fazer o teste de verificação com segurança
O teste clássico usa um pedaço de fita adesiva ou etiqueta colada sobre cada espelho, com a máquina desligada e o tubo sem energia. Dispare um pulso curto e de baixa potência para marcar o ponto de incidência na fita, sem cortar o espelho.
- Marque o ponto no primeiro espelho (saída do tubo)
- Marque o ponto no segundo espelho, no eixo Y
- Marque o ponto no terceiro espelho, próximo à cabeça de corte
- Compare a posição da marca com o centro geométrico de cada espelho
O objetivo é que a marca fique sempre centralizada, mesmo movendo o carro da máquina para diferentes posições da mesa. Se o ponto se deslocar significativamente quando o eixo se move, há folga mecânica ou desalinhamento no suporte do espelho.
Cuidados de segurança durante o procedimento
Esse tipo de ajuste envolve risco real de exposição ao feixe, mesmo em potência reduzida. Algumas recomendações não podem ser ignoradas:
- Utilize sempre óculos de proteção com filtro adequado para o comprimento de onda do CO2
- Nunca aponte o feixe manualmente para verificar visualmente sem barreira física
- Desligue completamente a fonte de alta tensão antes de tocar em espelhos ou suportes
- Trabalhe com a tampa de segurança aberta apenas o tempo necessário para o ajuste
Se a sua equipe não tem prática com esse tipo de calibração, o mais seguro é registrar os sinais observados e buscar orientação técnica antes de tentar ajustar os parafusos de fixação dos espelhos por conta própria, já que um ajuste malfeito pode piorar o problema.
Frequência recomendada e impacto na produção
Não existe um número fixo válido para todas as máquinas, porque depende do uso, da estrutura e de quantas vezes a máquina sofre transporte ou impacto. Como referência prática de mercado, muitas operações revisam o alinhamento a cada manutenção preventiva programada, e sempre que a máquina passa por transporte, queda de tensão elétrica brusca ou colisão do carro com algum obstáculo.
Manter o feixe alinhado reduz o consumo de potência necessário para o mesmo resultado, prolonga a vida útil do tubo e evita substituição prematura de lente e espelhos por desgaste irregular. Em operações que trabalham em múltiplos turnos, esse cuidado impacta diretamente na previsibilidade do corte, no controle de refile e na consistência de gravação entre lotes.
Uma máquina bem alinhada corta com menos potência, desgasta menos os componentes ópticos e mantém a qualidade estável de peça a peça.
Quando chamar assistência técnica especializada
Se depois do teste você identificar deslocamento significativo do ponto em algum espelho, ou se a máquina já passou por transporte recente sem revisão, o ideal é contar com apoio técnico para fazer o ajuste fino com segurança, evitando retrabalho e risco de dano ao tubo ou à lente.
A equipe da Tibatron atende operações de todos os portes, de quem está começando a quem já opera em produção contínua, e pode orientar sobre o alinhamento, revisão óptica completa e demais pontos de manutenção da sua laser CO2. Para tirar dúvidas ou agendar uma visita técnica, fale direto pelo WhatsApp (12) 99199-9199.
Investir tempo nesse tipo de verificação periódica é uma das formas mais simples e baratas de manter a produtividade da máquina sem depender de trocas frequentes de peças ópticas.
